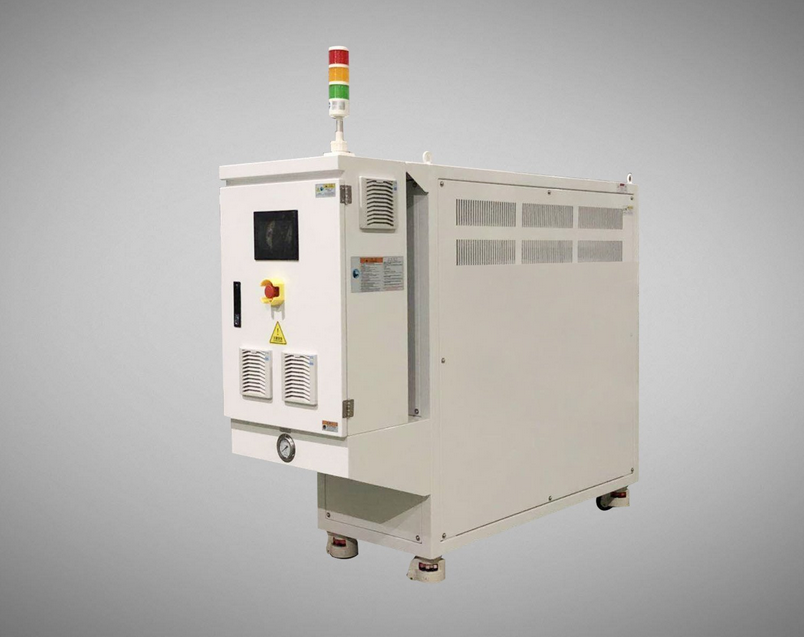

模溫機系列


產品介紹
模溫機是用來調節模具溫度的平衡模度，可以升溫也可以降溫。模溫機利用高熱傳性的導熱媒體，以便在很短的時間內將模具內多余的熱送走。在設定好熱平衡溫度后，能自動控制其溫度在極小誤差之內，且能維持定值。在設定好熱平衡溫度后，能自動控制其溫度在極小誤差之內，且能錐持定值。
模溫機的作用就是用來加熱模具并保持它的工作溫度，保證注塑件品質穩定和優化加工時間。在注塑工業中，模具的溫度對注塑件的質量和注塑時間有著決定性的作用。

工作原理
1、注塑模具的熱平衡控制注塑機和模具的熱傳導是生產注塑件的關鍵。模具內部，由塑料（如熱塑性塑料）帶來的熱量通過熱輻射傳遞給材料和模具的鋼材，通過對流傳遞給導熱流體。
       另外，熱量通過熱輻射被傳遞到大氣和模架。被導熱流體吸收的熱量由模溫機來帶走。
      模具的熱平衡可以被描述為：P = Pm-Ps.式中P為模溫機帶走的熱量；Pm為塑料引入的熱量；Ps為模具散發到大氣的熱量。
2、控制模具溫度的目的和模具溫度對注塑件的影響注塑工藝中，控制模具溫度的主要目的一是將模具加熱到工作溫度，二是保持模具溫度恒定在工作溫度。以上兩點做的成功的話，可以把循環時間優化，進而保證注塑件穩定的高質量。
      模具溫度會影響表面質量，流動性，收縮率，注塑周期以及變形等幾方面。模具溫度過高或不足對不同的材料會帶來不同的影響。對熱塑性塑料而言，模具溫度高一點通常會改善表面質量和流動性，但會延長冷卻時間和注塑周期。模具溫度低一點會降低在模具內的收縮，但會增加脫模后注塑件的收縮率。而對熱固性塑料來說，高一點的模具溫度通常會減少循環時間，且時間由零件冷卻所需時間決定。此外，在塑膠的加工中，高一點的模具溫度還會減少塑化時間，減少循環次數。

技術參數（一）

項目	單位	SRDC-18	SRDC-36	SRDC-48	SRDM-18	SRDM-36	SRDM-48
溫控范圍	℃	進水溫度+45℃?320℃
溫控精度	℃	pid土1℃
電源		AC3 ∮ 380V
傳熱媒體		導熱油
冷卻方式		間接冷卻
冷卻功率	kw	30	30	30	30	30	30
膨脹箱容量	L	25	25	30	42	42	50
加熱能力	kw	9*2	15*2	20*2	18+18	30+30	40+40
泵浦功率	kw	0. 55	1.1	2. 8	2. 0+2. 0	1. 1 + 1. 1	2. 8+2. 8
泵浦流量	L/min	20	40	60	20+20	40+40	60+60
泵浦壓力	kg/cm2	2. 0	2.0	2. 8	2. 0+2.0	2. 0+2. 0	2. 8+2.8
大電力消耗	kw	19	26	52	38	52	104
特殊功能		泵浦反轉回油
警報功能		缺相/缺油/超溫/過載/溢油/加熱異常警報
冷卻水配管	inch	1/2	1/2	1/2	3/4	3/4	3/4
循環水配管	inch	3/4	3/4	1	3/4*2	3/4*2	1*2
整機參考尺寸	mm	整機參考尺寸
A.冷卻水量20L/min(30℃. lkg/cm2)媒體流量50?1001/min. 備注： B.以上冷卻功率為我公司標準0.L平方換熱面積，可根據客戶實際特護要求另行設計

項目	單位	SRD-30	SRD-50	SRD-75	SRD-100
溫控范圍		進水溫+25"C～98"C
溫控精度		PID±1"C
電源		AC3∮380V50Hz 3P+E (5M)
傳熱媒體		水
冷卻方式		直接冷卻（間接冷卻可定制）
加熱能力	kw	36	48	60	72
泵浦功率	kw	2. 2	3. 75	5. 5	7. 5
泵浦工作流量	L/min	150	250	300	480
泵浦工作壓力	kg/cm2	2.2	2. 6	3. 1	4.0
大電力消耗	kw	40	55	68	80
警報功能		缺相/缺水/超溫/過載
冷卻水配管	inch	1/2	3/4	1	1
循環水配管	inch	3/4	1	H/4	H/2
整機參考尺寸	mm	11505001000	11505001000	13505001150	16006001400

工作原理

3、有效控制模具溫度的預備條件溫度控制系統由模具、模溫機、導熱流體三部分組成。
為了確保熱量能加給模具或移走，系統各部分必須滿足以下條件：首先是在模具內部，冷卻通道的表面積必須足夠大，流道直徑要匹配泵的能力（泵的壓力）。型腔中的溫度分布對零件變形和內在壓力有很大的影響。
       合理設置冷卻通道可以降低內在壓力，從而提高了注塑件的質量。它還可以縮短循環時間，降低產品成本。其次是模溫機必須能夠使導熱流體的溫度恒定在1℃～3℃的范圍內，具體根據注塑件質量要求來定。
第三是導熱流體必須具有良好的熱傳導能力，重要的是，它要能在短時間內導入或導出大量的熱量。
從熱力學的角度來看，水明顯比油好。
4、工作原理模溫機由水箱、加熱冷卻系統、動力傳輸系統、液位控制系統以及溫度傳感器、注入口等器件組成。   通常情況下，動力傳輸系統中的泵使熱流體從裝有內置加熱器和冷卻器的水箱中到達模具，再從模具回到水箱；溫度傳感器測量熱流體的溫度并把數據傳送到控制部分的控制器；控制器調節熱流體的溫度，從而間接調節模具的溫度。
       如果在生產中，模具的溫度超過控制器的設定值，控制器就會打開電磁閥接通進水管，直到熱流液的溫度，即模具的溫度回到設定值。如果模具溫度低于設定值，控制器就會打開加熱器。

技術參數（二）

項目	單位		SRWH-10	SRWH-20	SRWH-30	SRWT-10	SRWT-20	SRWT-30
控制范圍			進水溫+45aC?15OaC			進水溫+45aC～180aC
溫控精度			PID±1aC
電源			AC3 ∮380V50Hz 3P+E (5M)
傳熱媒體			水
冷卻方式			間接冷卻
加熱能力		kw	9	12	24	9	12	24
泵浦馬力		hp	1	2	3	1	2	3
泵浦工作流量		L/min	95	153	235	95	153	235
泵涌大壓力		kg/cm2	6	6	6	12	12	12
大電力消耗		kw	10	14	26	12	14	26
警報功能			缺相/缺水/超溫/過載/反轉/髙壓
冷卻水配管		inch	1/2	1/2	1/2	1/2	1/2	1/2
循環水配管		inch	3/4*4	3/4*4	3/4*4	3/4*4	3/4*4	3/4*4
整機參考尺寸		mm	700360815	700360815	10004201100	700360845	700360845	10004201100
重量		kg	75	85	95	75	85	95

項目	單位	SRWM-05(A)	SRWM-10(A)	SRWM-20	SRWP-10	SRWMD-10
控制范圍		進水溫+25℃?120aC：
溫控精度		PID 土 0. 1℃			PID 土 0. 1℃	PID 土 0. 1℃
電源		AC3 ∮ 380V50HZ 3P+E (5M)
傳熱媒體		水
冷卻方式		直接冷卻
加熱能力	kw	6	9	9	9	9+9
泵浦馬力	hp	1 (0. 5)	1	2	1	1+1
泵浦工作流量	L/min	33 (26)	100 (33)	150	100	100+100
泵浦大壓力	kg/cm2	2. 2 (1. 5)	1. 6 (2. 0)	1. 8	1. 6	1.6
大電力消耗	kw	7	10	11	10	20
警報功能		缺相/缺水/超溫/過載/反轉
冷卻水配管	inch	1/2	1/2	1/2	1/2	1/2
循環水配管	inch	3/8*2	3/8*4	3/8*4	3/8*4	(3/44) 2
整機參考尺寸	mm	620325645	620325645	620325645	800325640	620550645
重量	kg	62	72	75	62	110
